たて込み簡易土留・パネル部

クリングス
「たて込み簡易土留め工法設計施工指針」適用製品

（クリングスシステム）

カタログを１ページ毎に登録しました。

必要なページをクリックすると拡大します。　PDF形式の印刷用のページが表示されます。

コラム方式・ボックス方式両用

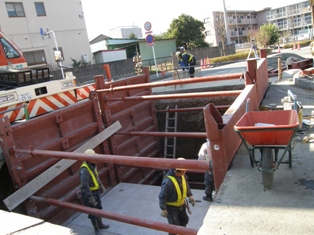

雨水管　埋設	余掘りとスライドレールたて込み

クリングスの在庫　　完全整備でお待ちしております

在庫豊富・・メーカー

どんな深さにも対応できます

写真をクリックすると拡大します

土圧計算やパネル設計図を知りたい・・・・・・・・・・コンサル・行政の下水担当者の方々へ
たて込み簡易土留協会・・電話０３－３６６９-０１５０へご連絡下さい


２０２３年１０月３０日厚木


2019年10月埼玉県深谷市　雨水工事ボックスカルバート	２０２３年１０月埼玉県雨水管切り回し

１．深堀タイプ・・重量型　　　深堀型・６ｍまで			２．浅堀タイプ・・軽量型
■クリングス　　新和機械工業(株）製			■クリングス　ライトパネル　　新和機械工業(製）・・軽量型


埼玉県の現場　H29年


2023年４月神奈川県厚木市内現場深さ４ｍ～４．５ｍ

シーティング
（シーティングプレートシステム）
雨水管（大口径）使用例
軽土圧用（ＭＳＰ）
重土圧用（ＳＲ）強力型
軽量・軽土圧用（ＣＭL）
パネルを使った防護柵

１．ミニ・シーティングプレート　軽土圧用（ＭＳＰ）

カタログを１ページ毎に登録しました。

必要なページをクリックすると拡大します。　PDF形式の印刷用のページが表示されます。

■シーティング（ＭＳＰ型）

日東鐵工（株)製

■ミニ・シーティングプレートシステム　　

　　日東鐵工（株)製

管埋設以外にシーティングはこんな使い方あります。２００７（H19)年１２月７日

写真のようにすぐ脇を列車が減速しない状況で　シーティングの強度や変位が持つか検討した結果を計算書にて提出し　　正式にＪＲの方で使用に関して採用へ

シーティングの中にあるコンクリートの橋脚基礎を撤去する工事です。

貨物線や東北本線などに切れ間なく列車が走行してるため、夜間の僅かな時間で掘削をして土留めを施工しなければならい状況との事もあり　早く土留め施工が出来るシーティングを使用してよかったとの事です


JR 与野駅構内　橋脚基礎撤去作業　電車は減速せず作業しています。JR東日本発注　前田建設

２．シーティングプレート　重土圧用（ＳＰ）強力型

カタログを１ページ毎に登録しました。

必要なページをクリックすると拡大します。　PDF形式の印刷用のページが表示されます。

■重土圧用シーティングプレート
　　ＳＲ－３０１５　強力型プレート
深さ６ｍまでＯＫ！

■ＳＰ重土圧用シーティング（大口径用）

Ｈ２１年１２月　雨水管幹線　埋設埼玉県　　４．５メートル

Ｈ２８年０１月　雨水管埋設　埼玉県北部現場　深さ５Ｍ　掘削幅４．２Ｍ


２０２２年０２月０２日深谷市東大沼公共下水管　SP使用　深さ　５．５ｍ　さすがに深い　中に入り上を見ると　空が狭く見える

大口径管埋設　特に雨水管に対応した　土留材を豊富に在庫しています。

雨水管幹線の事なら当社にご相談下さい

３．コンパクト・ミニプレート　軽量・軽土圧用（ＣＭL）

カタログを１ページ毎に登録しました。

必要なページをクリックすると拡大します。　PDF形式の印刷用のページが表示されます。
　

■シーティング：

コンパクト・ミニプレート（超軽量）

　CMP－２５０５・・８５Kg

とにかく・軽い・軽い・浅掘りに最適！！

農業集落排水工事に最適

在庫豊富！！いつでもOK・・お待ちしてます。

使用例Ⅰ　パネルを使った防護柵

木製と異なり、落石等の除去も容易（パネルを必要な部分だけ外して落石を除去できる）
使用後の再利用ができるので、木製の場合のように使用後の処分に悩む必要はありません。
容易な施行（時間短縮）で工事がはかどる。

のり面工事・片側通行止めの工事に最適な防護柵


H２１年１２月　群馬県土木部発注　　監督談・・「作業効率良く、木製と違い後の処理が簡単」


Ｈ２２年7月関東甲信越　某所　パネルを使った　防護柵　　パネル式防御策　　Ｈ型鋼の主柱後は　5段パネル使用1１０～１４０枚　2-3日の短期間で完成

使用例Ⅱ　　河川の流路変更

（１）	（２）
2020年１１月吾妻川災害復旧工事　河川改修工事　流路変更に使用
（３）	（４）


２０２２年０１月　新荒川大橋耐震補強工事　埼玉県　県土整備事務所発注　　　　左画像の橋脚の補強工事
